气动V型调节阀-V型切断阀实力厂家

点击图片查看原图

单价: 999.00
品牌: 上海彭臣泵阀
销量: 累计出售 0
评价: 已有 0 条评价
人气: 已有 37 人关注
更新: 2021-04-06
数量: 减少 增加件 库存100件
立即购买   加入购物车

公司基本资料信息


名称:
气动V型调节球阀
型号:
QV647H
口径:
DN25-DN500
压力:
1.0Mpa-10Mpa
材质:
不锈钢、碳钢、铸钢、陶瓷

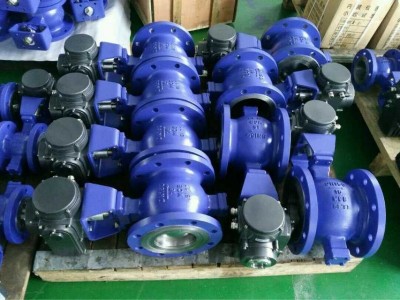

气动V型球阀,球芯呈V型状,可实现线性调节,可调范围大。当阀门关闭时。V型缺口与阀座之间产

生契形剪刀作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合。适宜于控制

纸浆、污水,含有纤维和颗粒固体悬浊介质及粉粒状介质。配用的ZGH系列气缸活塞式执行机构,结

构简单,输出力矩大。本系列球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断

型,切断型按作用形式分为单作用式和双作用式,调节型为双作用式。单作用式的独特优点是一旦动

力源发生故障,球阀将按控制系统的要求自动处于关闭或开启位置。产品广泛应用于电力、石油、化

工、造纸、轻纺、食品、制药、航空航天等领域。

设计制造标准:
结构长度标准:GB/T12221-2005
连接法兰标准:GB/T9113
压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008

主要性能规范:

1、V型调节球阀系列参数



公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

额定流量系数(CV)

27

47

70

110

170

280

410

750

980

1720

2900

3800

7000

9800

12000

15000

23000

配用气接管

ф6х1(G1/8)

ф8х1.5(G1/4)

ф10х2(G3/8)

最大转角(α°)

90°

工作气源压力(Mpa)

0.4∽0.7

输入信号

4∽20mA220、V24VAC

公称压力(Mpa)

1.6、2.5、4.0、6.4

工作温度范围(℃)

-40∽180、-40∽250

基本误差

≤±1.5%

回差

1.5%

死区

0.6%

耗气量

900L/h(标准状态)

汇漏量

10-6х额定流量系数

DN25∽DN250对夹式、DN300∽DN600法兰式
