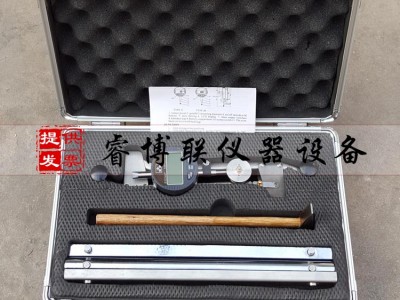

YB-15/25混凝土手持式应变仪

点击图片查看原图

单价: 1.00
品牌: 睿博联
销量: 累计出售 0
评价: 已有 0 条评价
人气: 已有 30 人关注
更新: 2021-07-28
数量: 减少 增加件 库存1000件
立即购买   加入购物车

公司基本资料信息

 YB-15/25混凝土手持式应变仪 混凝土应变仪 混凝土手持应变仪

一、适用范围:

YB-15/25混凝土手持式应变仪适用于测量各种建筑结构在长时间过程中的变形,无论是构件制作过程中变形的测量,还是结构在试验过程中变形的观察,均可采用本仪器。它具有结构简单、轻便、量程大、不受环境变化的影响,携带方便,特别适用于野外和现场作结构变形的测试,是科研、设计、施工部门和试验室做实验研究和工程测试的设备。

二、混凝土手持式应变仪技术参数:

1、基距:250mm

2、位移计量程:±5mm

3、z小刻度值:40με

4、标准针距尺线膨胀系数α:1.5×10-6/℃

5、外形尺寸(长×宽×高):280×71×75mm

6、重量:约0.8kg

三、工作原理:

手持式应变仪是一种机械式应变测量仪,每台仪器有一个标准针距尺,采用精密低膨胀合金制成,器线膨胀系数a为1.5×10℃,所以当环境温度变化较大时,针距长度可以认为是不变化的,每次测量前,都必须在标准针距尺上标读,然后再在试物上测读,比较两者之间的差数,即为所求变形量。

应变值的计算:计算公式以规范为准。

四、结构:

仪器由以下几部分组成:金属支架、位移计(百分表或千分表)、伸缩调整部分等。

金属支架(1)和(4),借助于两个弹簧薄钢片(6)相连接而构成一弹性系统,两金属支架可作纵向的平行移动,从而使装固在两金属支架上的尖头插足(7)的距离可发生变化(增大或缩小)

位移计(2)安装在金属支架(1)上,本仪器上的位移计采用百分表,使用部门如换上千分表,那么测量精度可提高一个数量级,即z小刻度值可读出;为了换表方便,支架上有一卡表架,只需松开卡表架上的螺钉,就可很方便的将位移计取下或安装上。

伸缩调整部分(5)装固在金属支架(4)上,位移计(2)的测杆末端保持同其中的偏心调整块相接触,当两尖插足(7)之间的距离发生变化时(即两金属支架产生相互平行位移),其变化量即可从位移计(2)上反映出来。
