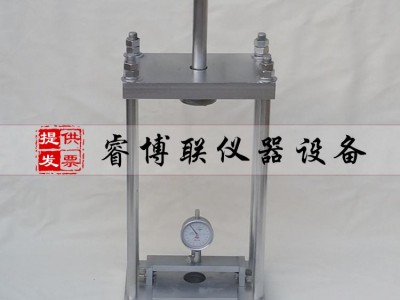

WG-3混凝土钢筋握裹力测定仪

点击图片查看原图

单价: 1.00
品牌: 睿博联
销量: 累计出售 0
评价: 已有 0 条评价
人气: 已有 43 人关注
更新: 2021-07-28
数量: 减少 增加件 库存1000件
立即购买   加入购物车

公司基本资料信息

 WG-3混凝土钢筋握裹力测定仪 钢筋握裹力试验装置 钢筋握裹力 钢筋抗拔仪

一、适用范围:

混凝土钢筋握裹力测定仪适用于比较不同混凝土与相同钢筋间握裹力大小的试验,该装置与30吨/60吨/100吨wn试验机配合使用,用于测混凝土握裹力定混凝土抵抗钢筋滑移能力的强度,符合GB/T50081-2002《普通混凝土力学性能试验方法标准》、SD105-82《水工混凝土试验规程》。该仪器执行新标准选用智能仪表,全程采用电脑信息采集处理器完成整个生产实验过程。

二、混凝土钢筋握裹力测定仪技术参数:

1、试件尺寸:150×150×150mm

2、千分表:0~1±0.001 mm

3、外形尺寸:589×250×150mm

4、重量:24Kg

三、基本原理:

本试验用拔出法进行,钢筋在拔出过程中,握裹应力的分布如图1所示,设钢筋截面周长为L,钢筋埋入深度为a,荷重为p,混凝土与钢筋之间单混凝土握裹力位面积上的握裹力系假定为均匀分布,并按下式计算: rn=p/L·a 混凝土握裹力当用螺纹钢筋时,截面周长按外径计算。 螺纹钢筋与混凝土的拔出试验,在试验时,拔出混凝土是先纵向开裂,或钢筋先达到屈服,故得不到极限握裹强度。本试验选取钢筋与混凝土在自由端相对滑动0.01mm,0.05mm及0.10mm时相对的几个握裹力的平均值作为握裹强度。至于光圆钢筋与混凝土,则往往是钢筋从混凝土中拔出,这中情况下,可以测得极限握裹强度。

四、混凝土钢筋握裹力测定仪使用说明:

1、将钢筋与混凝土一同成型,养护。

2、将百分表安装在钢筋高出混凝土较少一端,固定牢固。

3、将试块安置在该装置上,钢筋高出混凝土端面较长一端,通过装置的下端中心孔。

4、将该装置安装在wn机

五、试验步骤:

1、试验用螺纹钢筋,性能应符合《钢筋混凝土结构用热轧钢筋》(GB1499-91)混凝土握裹力的规定,其计算直径为20mm(内径18mm,外径22mm)。为了具有足够的长度可供wn机夹持和装置量表,一般长度可取500mm。钢筋的尺寸、形状和螺纹均应相同,成型前,钢筋应用钢丝刷刷净,并用丙酮擦拭,不得有钢屑和油污存在。钢筋的自由端顶面应混凝土握裹力光滑平整,并与试模预留凹洞吻合。在确有必要时,也可改用直径20mm的光圆钢筋。 注:螺纹钢筋的计算直径相当于横截面积相等的光圆钢筋直径。

2、混凝土的拌和应按立方体握裹力试验的规定执行。每一试验龄期制作6个试件。 安装钢筋时,自由端应嵌入模壁,穿钢筋的模壁孔应用橡皮圈和固定圈填塞,以固定钢筋并使密不漏水;
