JG3050-10A1半硬质套管弯曲试验仪

点击图片查看原图

单价: 2800.00
品牌: 睿博联
销量: 累计出售 0
评价: 已有 0 条评价
人气: 已有 8 人关注
更新: 2022-08-11
数量: 减少 增加件 库存1000件
立即购买   加入购物车

公司基本资料信息

 JG3050-10A1半硬质套管弯曲试验仪 半硬质套管及波纹套管弯曲试验仪 波纹套管弯曲试验仪 半硬质套管及波纹套管弯曲试验机

一、半硬质套管弯曲试验仪简介:

  本试验机适用于半硬质套管等材料做弯曲试验用,弯曲的角度为90°,试验后,观察试样有无裂痕。依据规范:JG/T3050《建筑用绝缘 电工套管及配件》及ZBG33008《聚氯乙稀塑料波纹电线管》等要求生产。

二、半硬质套管弯曲试验仪技术参数:

JG3050-10A1半硬质套管弯曲试验机

1、试样导管直径: 16、20、25mm。

2、弯曲内半径: 96、120、150mm。

3、试样弯曲总角度:90°

4、外形尺寸:650×350×470mm(长×宽×高)

5、重量:54kg

三、半硬质套管弯曲试验仪结构说明:

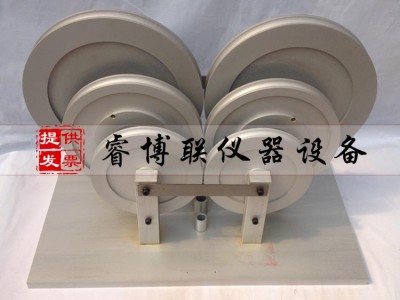

  本试验机由底座、支架、成型模、弯曲型辊装置等组成。

四、半硬质套管弯曲试验仪操作:

1、将试验机放置平稳,表面擦拭干净。

2、试验前,先将弯曲辅助件插入试样中,弯曲辅助件可以是由wu毛刺的,直径为1-2mm的钢丝所绕成的密圈弹簧(弹簧的外径比所规定的导管Z小内径小0.7-1mm)。或采用生产厂所tui荐的弯曲辅助件。

试样长度为标称直径30倍,

3、将试样插入成形模(轮)之间的槽中。

4、将试样缓缓压下,使试样弯曲的总角度约为120°,以至在放开型辊时,试样所弯曲到90°角,在90°角这一位置上,应在不损坏试样及弯曲辅助件的情况下。
